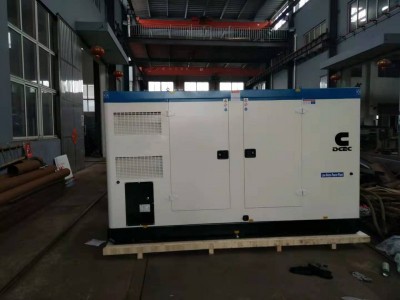

200KW康明斯柴油发电机选配低噪音箱体，噪声控制在70分贝，静音箱体采用槽钢底盘，冷板折弯底盘油箱，美观牢固。低噪音箱体采用2mm钢板折弯，内部贴高温防火静音棉，使得低噪音柴油发电机噪声控制在70分贝。
|
总体描述： Ø 发动机（Cummins康明斯– QSL8.9-G4）-东风康明斯发动机有限公司 Ø 发电机（Cummins康明斯– UCDI274K）-康明斯发电机技术（中国）有限公司 Ø 低噪音箱体 Ø 满足环境温度 40C°水箱散热器，皮带驱动冷却风扇，带风扇安全护罩； Ø 发电机:无刷自励式交流同步发电机，防护等级IP23，H级绝缘； Ø 24V启动马达，配备24V自充电发电机； Ø 宽屏液晶（LCD）中英文集成数字式智能控制屏； 品牌：郑州众智 Ø 控制屏具备：高水温、低油压、过流、超载、超速 等停机自保护安全声光预警功能； Ø 发电输出断路器（400A）； Ø 干式空气过滤器、燃油过滤器、机油过滤器、冷却液过滤器； Ø 钢制共用底盘配备高效橡胶减震器； Ø 12V高性能铅酸蓄启动蓄电池两只及蓄电池连接电缆； Ø 排烟弯管、波纹减震管、锥形接管、法兰、工业用9dB消音器及连接用标准件； Ø 随机资料：柴油机及发电机原厂技术文件、发电机组测试报告、操作说明书。 |
|
|
发电机阻参数 |
|||||||
|
|
额定功率： |
200KW |
|
|||||
|
|
额定电流： |
360A |
|
|||||
|
|
额定输出电压： |
交流工频400/230V三相四线制 |
|
|||||
|
|
额定频率： |
50Hz |
|
|||||
|
|
额定转速： |
1500rpm |
|
|||||
|
|
功率因数： |
0.8（滞后） |
|
|||||
|
|
稳态电压调整率 |
≤±1% |
|
|||||
|
|
稳态频率调整率 |
≤1% |
|
|||||
|
|
电压波动率 |
≤±0.5% |
|
|||||
|
|
频率波动率 |
≤0.25% |
|
|||||
|
|
瞬态电压调整率及电压稳定时间 |
-15%~+20%，≤0.5~1.0秒 |
|
|||||
|
|
瞬态频率调整率及频率稳定时间 |
+10%~-7%，≤1秒 |
|
|||||
|
|
线电压波形正弦性畸变率 |
≤5％ |
|
|||||
|
|
冷态到热态的电压变化率 |
≤额定电压的±2% |
|
|||||
|
|
电压整定范围 |
95%~105%额定电压 |
|
|||||
|
|
稳态调速率 |
≤5% |
|
|||||
|
|
瞬态调速率 |
≤8% |
|
|||||
|
|
转速稳定时间 |
≤3秒 |
|
|||||
|
|
机组自动启动的成功率 |
≥99% |
|
|||||
|
|
稳态调速率 |
≤5% |
|
|||||
|
|
瞬态调速率 |
≤8% |
|
|||||
|
|
转速稳定时间 |
≤3秒 |
|
|||||
|
发动机参数 |
|
|||||||
|
发动机型号 |
QSL8.9-G4 |
|
||||||
|
发动机生产商 |
DCEC Cummins东风康明斯发动机有限公司 |
|
||||||
|
排放标准 |
国3排放标准 |
|
||||||
|
发动机额定备用功率 |
235kw/258kw |
|
||||||
|
发动机结构 |
直立6缸，四冲程，废气涡轮增压，水空中冷 |
|
||||||
|
发动机冷却方式 |
满足环境温度40摄氏度水箱散热器，皮带驱动冷却风扇，带风扇安全护罩 |
|
||||||
|
燃油系统 |
高压共轨系统 |
|
||||||
|
启动方式 |
24V直流电启动，并配有充电发电机 |
|
||||||
|
润滑方式 |
压力润滑和飞溅润滑 |
|
||||||
|
发动机总排量 |
8.9L |
|
||||||
|
缸径×行程 |
114mm×145mm |
|
||||||
|
润滑系统 |
|
|||||||
|
机油容量： |
30L |
|
||||||
|
机油消耗量： |
≤4 g/Kw.h |
|
||||||
|
额定转速油压： |
345-483kPa |
|
||||||
|
冷却系统 |
|
|||||||
|
节温器打开温度： |
82-93℃ |
|
||||||
|
最高水温： |
104℃ |
|
||||||
|
交流发电机参数 |
|
|||||||
|
型号： |
UCDI274K |
|
||||||
|
生产商： |
康明斯发电机技术（中国）有限公司 |
|
||||||
|
类型： |
封闭、防滴自通风保护、无刷励磁、自调节、带自动电压调节器的旋转无刷同步发电机 |
|
||||||
|
发电机容量： |
功率200KW |
|
||||||
|
相数： |
3 |
|
||||||
|
接线方式： |
三相四线，Y型绕接 |
|
||||||
|
轴承数： |
1 |
|
||||||
|
功率因数： |
0.8 |
|
||||||
|
海拔要求： |
≤1000m |
|
||||||
|
励磁方式： |
无刷自励磁 |
|
||||||
|
调压方式 |
AVR自动调压 |
|
||||||
|
绝缘等级/温升等级： |
H/H |
|
||||||
|
电话影响系数TIF： |
＜50 |
|
||||||
|
电话谐波系数THF： |
＜2% |
|
||||||
|
稳态电压调整率： |
≤±1% |
|
||||||
