标准和要求： GB3836-2010,,Q/JD 013-2012
适用范围： 用于煤矿井下非采掘工作面。

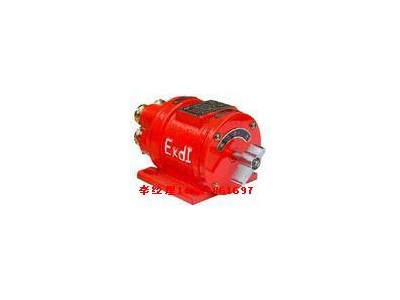

KBM-3/110矿用隔爆型主令开关
BAX-3/140矿用隔爆型信号开关
使用说明书
安装使用前请详细阅读本说明书
一、KBM-3/250 矿用主令开关 适用范围
KBM-3/110、BAX-3/140矿用隔爆型信号开关是专为无轨胶轮车上的照明灯交叉串联线路中作通、断之用，实现胶轮车前照明灯变光和后信号灯的使用。
二、 KBM-3/250 矿用主令开关条件
a） 环境气压：86KP-110KPa;
b） 环境温度：-20——40度；
c） 空气相对湿度：不大于98%（+25%）；
d） 具有甲烷性气体混合物的煤矿井下；
e） 无显著摇动和剧烈冲击振动的环境；
f） 污染等级：3级。
三、 KBM-3/250 矿用主令开关分类与命名
a） 型式：矿用隔爆型“ExdI”
四、 基本分类
a） 额定电压：110V、140V
b） 额定电压：3A
c） 外型尺寸：169*112*97
d） 安装尺寸：92*72
e） 重量：3.5kg
五、 KBM-3/250 矿用主令开关结构特点：
a） 根据GB3836.1.2.3-2000《爆炸性气体环境用防爆电气设备》规程设计制造；
b） 开关使用的多滚轮式触头，具有导电性能好，安全可靠等特性。
六、 安装、使用和维护
a） 开关进线口适用外径为12-13四芯电缆（SBH4X1）引入，安装时请选用类似规格的电缆；
b） 开关的四个引入喇叭口，其中2个分别引入电源和双司机室控制接线，另外2组分别为个控制一组灯具用，开关的动作动能（见图）图1中序号“7”为滚轮装置，滚轮装置运动范围为90度，分别可以连接“2”和“3”，在隔爆照明灯交叉串联中使用方法见图2，开关使用在双司机控制，分别从该开关1、2、3上便可实现司机控制；
c） 矿用主令开关必须由专业人员使用和维修，非心业人员不得擅自打开。
九、 运输、贮存
a） 包装和运输过程中不得受到强烈颠簸，振动并应防止雨雪侵袭；
b） 矿用主令开关应贮存没有雨雪侵入、空气流通的房屋中。
