青岛有源滤波补偿柜的使用原理

设备简介

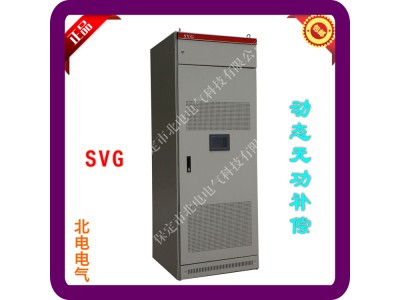

有源滤波补偿装置BDKJ-SVG/APF型是保定市北电电气科技有限公司自主研发生产的新型产品，装置具备前所未有的综合电能质量治理能力，SVG以补偿无功、13次以内低次谐波、三相不平衡为主，APF可同时滤除2-50次以内的谐波，滤波能力可高达97%以上，对阶跃变化的谐波完全补偿时间小于10ms。DKJ-SVG/APF可多台同时并联运行，整机效率大于97.5%，完全适用于工业、民用领域各种情况，是非线性负载谐波治理与无功补偿的最佳解决方案。装置在外部故障或停电时自动退出工作，送电后自动恢复运行，无需人为干预。

有源滤波补偿装置原理

BDKJ-SVG/APF有源滤波补偿装置可以同时具备滤除谐波、动态补偿无功、补偿三相不平衡、补偿电压跌落等功能。

1、滤除谐波原理

BDKJ-SVG/APF通过外部电流互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。

BDKJ-SVG/APF输出补偿电流根据系统的谐波量动态准确变化，因此不会出现过补偿的问题。另外，APF/SVG内部有过载保护功能，当系统的谐波量大于滤波器容量时，装置可以自动限制在100%额定容量输出，不会发生过载。

2、补偿无功原理

BDKJ-SVG/APF根据系统的无功功率，通过IGBT功率变换器产生容性或感性的基波电流，实现动态无功补偿的目的，补偿目标值可以通过操作面板设定，不会出现过补偿，并且补偿平滑，不会产生对负载和电网的涌流冲击。

3、补偿三相不平衡原理

BDKJ-SVG/APF根据系统电流，进行dq坐标旋转，提取不平衡分量，三相发出与不平衡分量大小相等相位相反的电流，将不平衡部分补偿到零，就能将三相不平衡电流校正成三相平衡电流。

功能特点

1．  模块化设计，任意模块故障不会影响其它模块的正 常工作，极大提高了整机设备的可靠性；

2．  可同时滤除2~50次以下的谐波电流，满载时使电网侧电流畸变率THDi<3%,半载时THDi<4%；无功补偿可使功率因数达到1；可校正三相电流不平衡到完全平衡；

3．  滤波、补偿无功、补偿三相不平衡可单选或多选，并可设置功能的优先次序；

4．  采用滑动窗迭代DFT检测算法，计算速度快，瞬时响应时间小于0.1ms,装置补偿全响应时间小于10ms；

5．  在现场的CT接线位置可任选负载侧或电网侧采样；

6．  可与任意LC无源设备并联，而不会发生谐振；

7．  采用可靠的限流控制环节，当系统中的待补偿电流大于有源滤波器/静止无功发生器的装置容量时，装置能够自动限流在100%容量输出，维持正    常工作，不会出现过载烧毁等故障；

8．  主电路采用三桥臂的三电平结构，输出波形质量高，开关损耗低；

9．  采用高清晰7英寸触摸屏，操作方便，屏幕实时显示系统和装置运行参数，具有故障报警及追忆功能；

10．有源滤波器/静止无功发生器输入端按照二级防雷设计，装有可靠的浪涌保护装置，在发生雷击时起到保护作用，不损坏设备；

11．采用分层设计，粉尘雨露不会附着在电路板上，适应恶劣工况下的使用。

应用领域

该产品广泛用于医院、写字楼、商场、电信机房、电气化铁道及城市轨道交通行业、石化和天然气行业、钢铁与冶金行业、 矿山、造船业等各行业、工矿企业等使用整流逆变电气设备较多，且需要进行滤波补偿的的行业。
