机翼测风装置具有压力小，安装前后直管较短，测量稳定的特点。适用于圆形或矩形管道的风量测量，是目前国内电力行业一二次风量测量中运用zui广的一种流量测量装置，它与其它测风装置比较有以下优点：
1、具有独特的机翼线型，能产生较大的差压，测量稳定。
2、采用双机翼或多机翼结构，装置本身长度短，并且所需上下游直管段也较短。一般前直管段0.61.0D,后直管段0.2D
3、压损较小，产生的压损不超过差压值的14%。
4、流束均匀稳定，对流体具有一定的整流作用。
5、安装维护方便。
6、精度较高，在zui大流量的30～100%范围内，误差不超过2%。
机翼测风装置主要技术参数：
口径范围：圆形截面管道：φ≥500ｍｍ
矩形截面管道：500×500ｍｍ——5000×5000ｍｍ。
工作压力：0.25≤MPａ或负压。。
工作温度：≤200℃。
zui低流速：≥3ｍ/s。
精确度：2.5—4.0% （出厂时不做流量检定）
机翼测风装置型号：SK-LGJYF-A(法兰联接)
SK-LGJYF-B(焊接)
取压方式：特殊取压
适用压力：≤1.6MPa
适用管径：DN804000mm 80*804000*4000mm
机翼测风装置安装型式 ：
矩形机翼形测风装置的安装连接型式与矩型文丘里管相同，安装连接型式则采用带有法兰的壳体，长度取决于总节流面积比即半圆形柱体的直径。（出厂时均带有配对法兰或法兰圈）

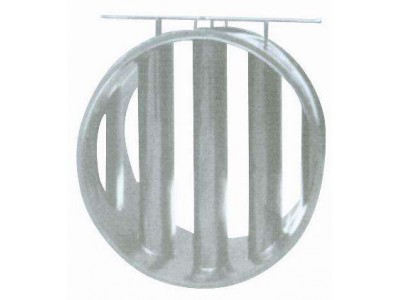

机翼测风装置结构形式：(如右图所示)
机翼测风装置结构图
